Температурные датчики поверхности: обзор контактного измерения для обследования ограждений

Выбор контактного датчика для обследования ограждения решает не «точность прибора», а достоверность теплового контакта в конкретной точке. Накладной плёночный датчик удобен на ровной окрашенной поверхности, кабельный термопреобразователь — на неровной и протяжённой, а зонд с прижатием — там, где нужна быстрая повторяемость. Любой из классов даёт температуру поверхности только в зоне контакта, поэтому результат нельзя переносить на всё ограждение без серии точек.

Что именно измеряет контактный датчик на поверхности ограждения

Контактный датчик фиксирует температуру своей чувствительной части, приведённой в тепловой контакт с поверхностью. Это не температура воздуха у стены и не температура в толще конструкции: воздух у поверхности может быть заметно теплее или холоднее, а внутренние слои ограждения имеют собственное распределение температур. Показание становится представительным только после стабилизации, когда датчик, клейкая прослойка или прижим и сама поверхность обмениваются теплом до близкого равновесия. Метод уместен для локальных замеров в намеченных точках — углы, откосы, зоны у пола и потолка, места предполагаемых мостиков холода. Его ограничение — локальность: одна точка не описывает всё ограждение, а кратковременное касание часто даёт смещённое значение.

Классы контактных датчиков поверхности: сравнение по назначению

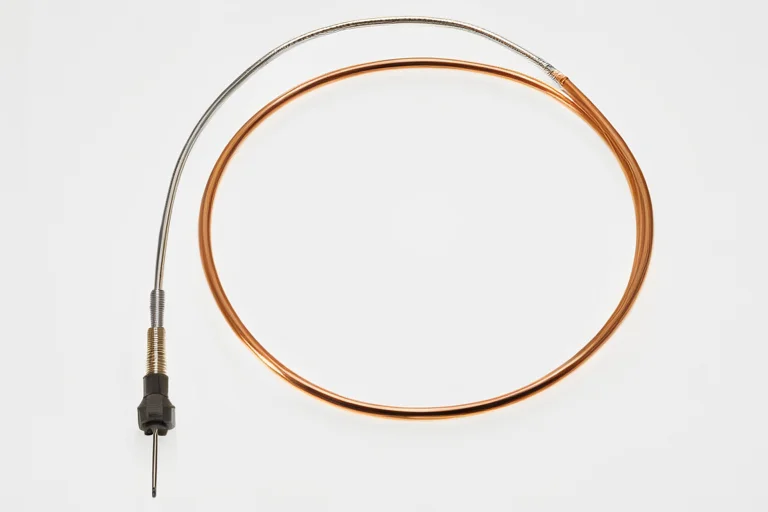

Плёночные и накладные датчики рассчитаны на ровные поверхности и плотное прилегание по площади; на шероховатой или сильнокриволинейной поверхности их контакт ухудшается. Проволочные и кабельные термопреобразователи гибче и лучше ложатся на неровные и протяжённые участки, но требуют аккуратной фиксации, чтобы кабель не отводил тепло. Поверхностные зонды с пружинным или магнитным прижатием удобны для повторных замеров в одной точке, однако магнитное крепление применимо только к подходящему металлу, а пружина должна обеспечивать стабильное усилие. Общее ограничение класса — материал и состояние поверхности: рыхлая штукатурка, толстый слой краски или загрязнение искажают контакт независимо от типа преобразователя.

Критерии совместимости с измерительным прибором

Датчик и регистратор согласуют по типу сигнала: термопара и термосопротивление требуют разных схем подключения и не взаимозаменяемы без соответствующего входа прибора. Диапазон измеряемых температур должен покрывать ожидаемые условия обследования с запасом, а заявленная погрешность относится к связке «датчик — прибор», а не к одному элементу. Калибровку проверяют по документации изготовителя для конкретной пары, иначе сравнение показаний между разными комплектами теряет смысл. Длина и тип кабеля, а также соединители влияют на показания: удлинение и лишние разъёмы стоит учитывать при планировании замеров.

Крепление и тепловой контакт: что проверить перед измерением

Способ фиксации выбирают так, чтобы датчик прилегал к поверхности без зазора и не повреждал ограждение: малярная лента, мягкий прижим или штатное крепление зонда предпочтительнее жёстких зажимов на отделке. Краска, пыль и неровности создают воздушную прослойку, поэтому точку контакта очищают и по возможности выбирают ровный участок. Сам датчик и кабель защищают от прямого влияния температуры окружающей среды — сквозняка, солнечного света, тепла руки, иначе показание смещается. Перед серией замеров полезно повторить измерение в одной точке несколько раз и убедиться, что разброс укладывается в ожидаемую погрешность.

Как выбрать датчик под задачу обследования ограждений

Порядок решения начинают с поверхности: материал, кривизна и доступность определяют, какой класс даст плотный контакт без повреждения отделки. Затем класс датчика согласуют с прибором по типу сигнала и требуемой погрешности, а не наоборот. Условия обследования — температура, сквозняки, освещение и способ фиксации — проверяют до выезда, чтобы не менять методику на месте. В отчёте фиксируют ограничения метода: локальность точки, условия контакта и то, что результат относится к зоне замера, а не ко всему ограждению. Для серии однотипных замеров на ровной стене разумнее накладной датчик с повторяемой фиксацией; для неровных и труднодоступных участков — кабельный термопреобразователь с аккуратным прижатием.
